特長
低騒音
●業界初のスーパーヘリクロスギヤによる滑らかな動力伝達で、従来品に比べより低騒音化を実現しました。（当社比3～4dB（A)の低減）
超小型化を実現
●出力軸からケース端面寸法を限りなく小さくしましたので小形機械への装着も容易です。
取付方式の共用
●フランジ取付とフェースマウント取付の両方を可能とした構造です。機種を変更せずに装置側との連結方式が選べます。
苏州上野机电设备有限公司销售电话：17895046997 QQ : 2461896109 刘经理
| 用途 | |
| シリーズ名 | |
| 出力別 | |
| 形名 | |
| 補足 | |
| ご発注コード | |
| ジャストデリバリー | 対応 |
| 納期 | |
| 電源 | |
| モータ | 電圧 |
| 周波数 | |
| 出力 | |
| 極数 | |
| 定格電流(A) | |
| 定格回転速度(r/min) | |
| 外被構造 | |
| 保護構造 | |
| 出力軸 | |
| 耐熱クラス | |
| 定格 | |
| 始動方法 | |
| 減速機 | 取付方式 |
| 公称減速比 | |
| 実減速比 | |
| 出力軸定格回転速度 50Hz（r/min） | |
| 出力軸定格回転速度 60Hz（r/min） | |
| 出力軸許容トルク 50Hz（Nm） | |
| 出力軸許容トルク 60Hz（Nm） | |
| 出力軸許容ラジアル荷重（N） | |
| 出力軸許容スラスト荷重(N) | |
| 潤滑方式 | |
| ブレーキ | ブレーキ方式 |
| ブレーキトルク（Nm） | |
| 慣性モーメント（モータ軸換算）(kg・m2) | |
| 許容C×Z値 | |
| 取付方向 | |
| 設置場所 | |
| 塗装色 | |
| 周囲温度 | |
| 周囲湿度 | |
| 標高 | |
| 振動 | |
| 適用規格 | |
| 付属品 | |
| 標準価格 | |
| 直交軸 | |
ギヤードモータ 直交軸 |
GM-SSYシリーズ |
GM-SSYFB-RH 0.2kW 4P 1/50 200/200/220V (50/60/60Hz) 屋外形 |
対応 |
在庫欠品時、3日以内出荷(9台以下) |
三相 |
200/200/220V |
50/60/60Hz |
0.2kW |
4P |
1.3/1.15/1.15 |
1387/1658/1689 |
全閉外扇形 |
屋外形（IP44相当） |
中空軸（ホローシャフト） |
120(E) |
連続 |
直入れ |
フランジ形フェースマウント共用 |
1/50 |
1/51.67 |
30 |
36 |
54.1 |
45.1 |
2254 |
451 |
グリース潤滑 |
直流スプリング制動 |
1.91 |
4.9E-4 |
360 |
取付自在 |
屋外（直射日光、強風を伴う暴雨、冠水などないこと） |
シルバー（マンセルN6.0相当） |
－15～＋40℃（凍結なきこと） |
90%RH以下 |
海抜1000m以下 |
常時4.9m/s2、瞬時9.8m/s2以下 |
JEC、JEM |
出力軸保護カバー 、特殊座金 |
均一荷重用 |
| 電圧 |
| 保護構造 |
| その他 |
400/400/440V 50/60/60Hz、380V 50Hz、415V 50Hz、460V 60Hz（三相、三相ブレーキ付） 100/100V 50/60Hz、 200/200V 50/60Hz（単相、単相ブレーキ付） |
屋内形 （三相、三相ブレーキ付）尚、単相モータ付及びワンタッチ手動解放ブレーキ付は屋内仕様のみ |
● 端子箱B組立、C組立、D組立 ● ワンタッチ手動解放ブレーキ付 ● インバータ駆動定トルク（V/F制御）シリーズ（0.1～2.2kW） |
| 海外規格 |
| 保護構造 |
cUL規格、CCC規格（0.1～0.75kW）、EN規格準拠 |
防塵・防水形（IP65、IP67相当） |

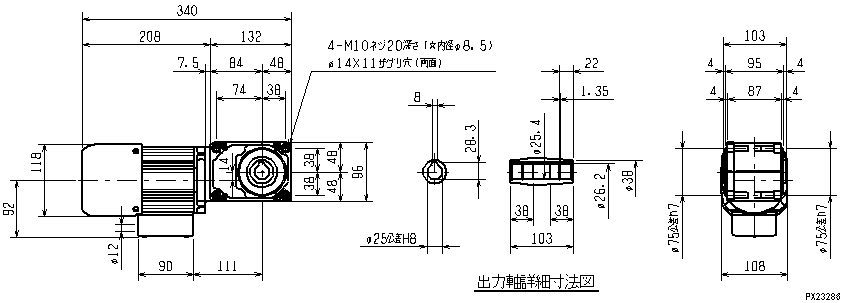

外形寸法図 屋外形（GM-SSYF-RH 0.2kW 1/40～1/60）
※ 外形寸法図面が必要な場合はPDFファイルをダウンロードください。
