高效率IPM电机 MM-EFS

高级高效IPM电机。 MM-EFS/MM-THE 4系列。 为防止全球变暖做出贡献的IPM发动机。实现最高水平的CO2削减效果。

全国服务热线:0512-6605 1469

在线咨询


高级高效IPM电机。
MM-EFS/MM-THE 4系列。

为防止全球变暖做出贡献的IPM发动机。实现最高水平的CO2削减效果。

IPMモータとは…

IPMはInterior Permanent Magnetの略です。日本語では「磁石埋込式」と呼ばれる同期モータです。

●IPMモータが高効率な理由は?

①回転子(二次側)に電流が流れないため、二次銅損がありません。
②永久磁石により磁束を発生するため、モータの電流が少なくなります。
③磁石埋め込み形のため、リラクタンストルク*2が利用可能です。

●IPM高効率制御とは…

エンコーダなどの速度検出器を用いず、インバータユニットの出力電圧と出力電流から、モータの回転速度を検出します。
また、モータの効率を最大限に引き出すため、負荷がかかったときの電流を必要最小限に抑えるようにIPMモータを制御します。IPM高効率制御により、高性能省エネモータを超えた省エネを実現します。

  • *2:リラクタンストルク: リラクタンス(Reluctance)は「磁気抵抗」を意味しており、リラクタンストルクとは巻線で発生する磁界に、ロータの突極部(磁気抵抗が小さい部分)が吸引されて発生するトルクです。

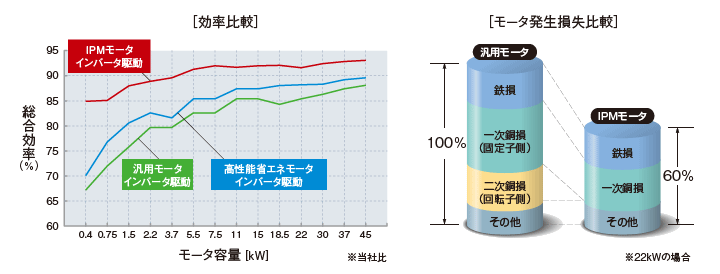

効率比較/モータ発生損失比較

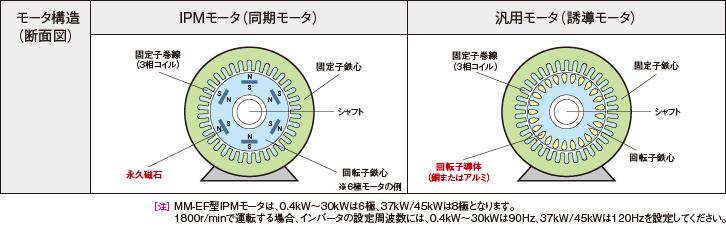

モータ構造(断面図)

特長

回転数制御による省エネ

ファン・ポンプ・ブロワなど2乗低減トルク負荷の消費電力は回転数の3乗に比例します。よって、風量の調整に、回転数制御を用いることにより消費電力を低減することが可能です。

ブロア運転特性例

  • *1:モータの定格出力を100%としています。

IPMモータ駆動による省エネ

●IPMならこんなに高効率

永久磁石を回転子に埋め込んだIPMモータは、高性能省エネモータよりさらに高効率です。

効率比較

●IPMモータが高効率な理由は?

  • 回転子(二次側)に電流が流れないため、二次銅損がありません。

  • 永久磁石により磁束を発生するため、モータの電流が少なくなります。

  • 磁石埋め込み形のため、リラクタンストルク*2が利用可能です。

モータ発生損失比較

モータ構造(断面図)

  • *2:リラクタンストルク
    リラクタンストルクとは、回転子の磁気的な凹凸によって発生するトルクです。

IE4相当の効率レベル

プレミアム高効率IPMモータ「MM-EFSシリーズ、MM-THE4シリーズ」は、最高クラスの効率基準値であるIE4(スーパープレミアム効率)相当の効率レベルを実現します。*3

モータ効率

  • *3:2013年3月時点

  • *4:IE4の詳細についてはIEC 60034-31で規定されています。

省エネ効果をシミュレーション!

汎用モータからの置換えも安心(取付け互換あり)

当社汎用モータ「SF-JR/SF‐HRシリーズ(55kW以下)、SF-THシリーズ(75kW以上)」と同一枠番(同サイズ)のため、取付け互換があり、汎用モータからの置換えが容易です。

汎用モータと同一枠番(同サイズ)

寿命・信頼性の向上

  • 汎用モータと比べベアリンググリース寿命が長寿命です。設計寿命:約7年(60000時間)

  • クリープ防止軸受を採用しています。

  • 同期モータなのですべりがなく、高精度運転が可能です。

  • 磁極位置を自動検出します。電子部品を使用する磁極位置センサが不要なため高信頼性を実現します。

3000r/minに対応!

プレミアム高効率IPMモータMM-EFSに3000r/min対応品が追加されました。
高速運転でもIE4「スーパープレミアム効率」相当の省エネを実現し、汎用モータからの置換えによりさらなる省エネが可能です。

形名構成

55kW以下

55kW以下 MM-EFS71M4□□

  • *1:定格回転速度が1800r/minの用途にも使用できます。

  • *2:屋外形、B組は準標準品になります。
    長軸形、フランジ形、耐塩害仕様モータなどの特殊品についても、お買上店または当社営業所までお問い合せください。

75kW以上

75kW以上 形名構成

  • 定格回転速度が1500r/min、1800r/minの用途に使用できます。

  • 屋外形、長軸形、フランジ形、防水・屋外形、耐塩害仕様モータなどの特殊品についても、お買上店または当社営業所までお問い合せください。

75kW以上 形名構成

注意事項

  • IPMモータMM-EFS、MM-THE4シリーズは、商用電源で駆動することができません。

  • IPMモータの総配線距離は100mまでです。

  • インバータ1台に複数台のIPMモータを接続して使用することはできません。

  • MM-EFSの11kW以上でベルト掛け駆動の場合は、お買上店または当社営業所までお問い合せください。

●対応インバータについて

プレミアム高効率IPMモータMM-EFS、MM-THE4シリーズは以下のインバータに対応しています。
インバータSERIAL(製造番号)の確認方法については、インバータ本体取扱説明書(基礎編)を参照してください。

モータ対応インバータ
MM-EFS73~MM-EFS15K3FR-F820-0.75K~FR-F820-15K2015年8月以降生産
MM-EFS151M4~MM-EFS45K1M4FR-F740P-1.5K~FR-F740P-45K2011年1月以降生産
MM-EFS71M4、MM-EFS55K1M4FR-F740P-0.75K、FR-F740P-55K2011年3月以降生産
MM-EFS71M~MM-EFS55K1MFR-F720P-0.75K~FR-F720P-55K2011年12月以降生産
MM-THE4 200Vクラス75kWFR-F720P-75K2012年12月以降生産
MM-THE4 400Vクラス75kW、90kWFR-F740P-75K、90K2012年12月以降生産
MM-THE4 400Vクラス110kW~160kWFR-F740P-110K~160K2013年4月以降生産
MM-EFS71M~MM-EFS15K1MFR-F720PJ-0.75K~15K2012年10月以降生産
MM-EFS71M4~MM-EFS15K1M4FR-F740PJ-0.75K~15K2012年10月以降生産
