特长：

防尘、防水性能(保护方式IP55)。

适用于JIS C 4034-5中规定的尘埃试验、注水试验，即使在需要大量水的地方也可以放心使用。

实物图片

苏州上野机电设备有限公司销售电话：17895046997 QQ: 2461896109  刘经理

構造

モータの主要部分は、SF-PR形と同じですが、屋外形以上に過酷な条件下でも安定した運転ができるように、次の項目に特別な考慮をはらっています。

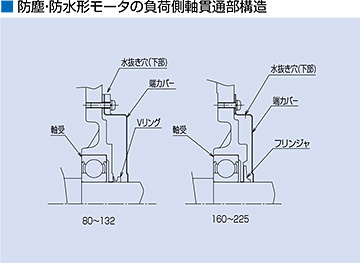

1．軸貫通部

負荷側・反負荷側とも軸と共に回転するフリンジャやVリングを設け、外部からの水滴がモータ内部に浸水しないようにしています。さらに、防塵・防水効果をより高めるために負荷側・反負荷側ともに端カバーを取付けています。

※立形モータの反負荷側はフリンジャまたはVリングを取付け、フランジ形モータの反負荷側はフリンジャまたはVリングさらに端カバーを取付けています。
立形・フランジ形モータの負荷側は相手機械に組込まれるため、軸貫通部は防水構造となっておりませんのでご注意願います。

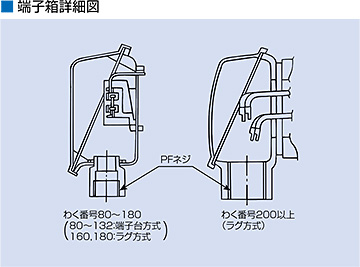

2．端子箱

わく番号80～180の端子箱は鋼板製、わく番号200以上は鋳鉄製です。座とふたの間にはパッキンを設け、完全な防塵・防水構造にしています。端子部はわく番号80～132には端子台接続方式を、わく番号160以上にはリード線式圧着端子接続方式を採用しています。また、外部ケーブル引込口は管用平行ねじですから、電線管や電線貫通金物を取付けることができます。

3．はめ合部

フレームとブラケットのはめ合部には液体パッキンを塗布して防塵・防水効果を高めています。
モータ分解点検、再組立時には、液体パッキンの再塗布をお願いいたします。

4．据付け方向

外形寸法図に示した標準の据付け方向で防塵・防水効果を発揮しますので、標準以外の据付けをする場合はご照会ください。

5．塗装

塗装は耐候性、耐塩水性、耐薬品性にすぐれた塗料を使用しています。
